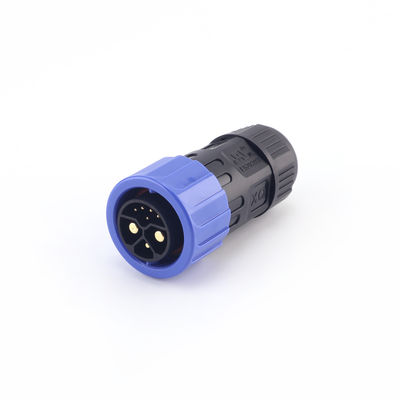

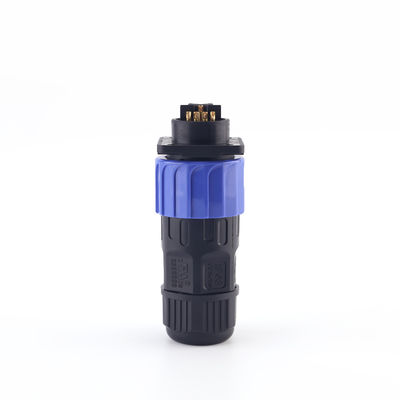

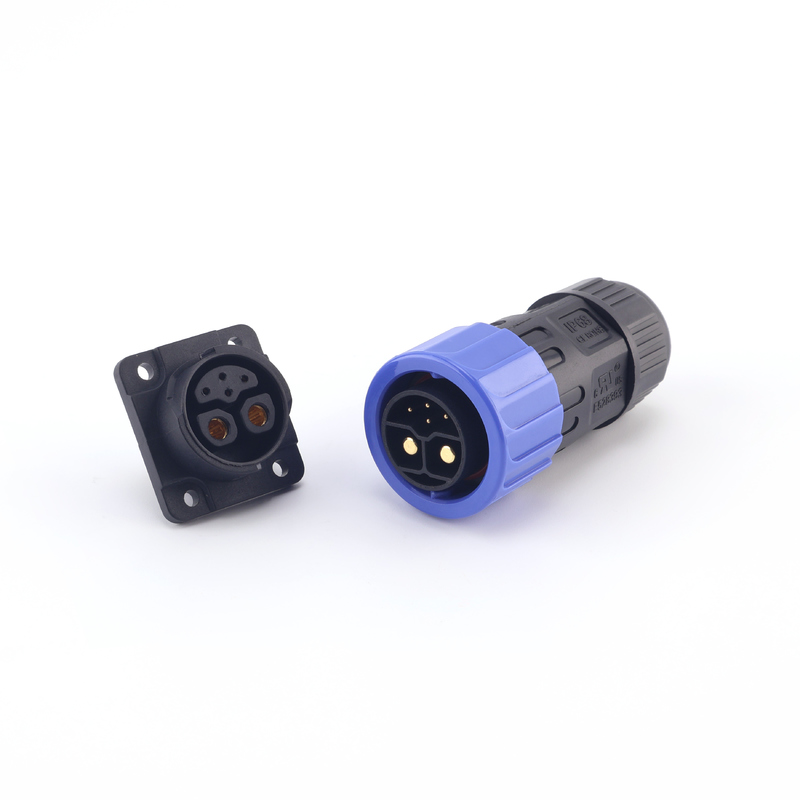

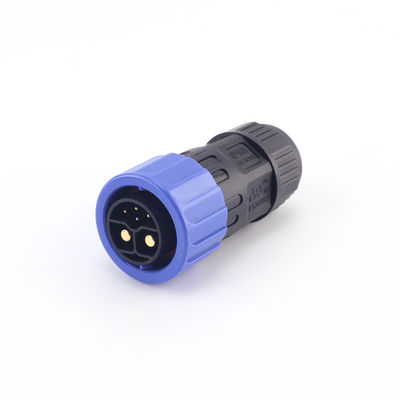

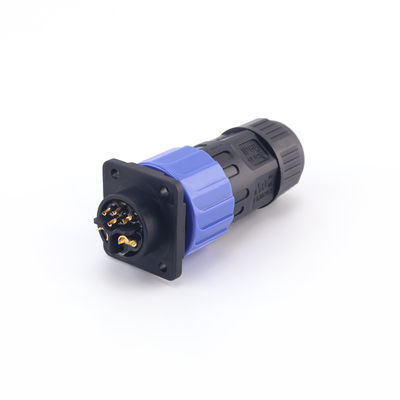

Εξατομικευμένο αδιάβροχο βύσμα IP67, θηλυκό ηλεκτρικό αυτοασφαλιζόμενο αδιάβροχο βύσμα M23 για τοποθέτηση σε πάνελ
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | Xiangqian |
| Πιστοποίηση: | UL |
| Αριθμό μοντέλου: | Μ23 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 100pcs |
|---|
|
Λεπτομερής ενημέρωση |
|||
| όνομα συνδετήρων: | IP67 M23 αδιάβροχο ηλεκτρικό σύνδεσμο | Υλικό: | PA66, νάιλον |
|---|---|---|---|
| Γένος: | Αρσενικό θηλυκό | Πιστοποιητικά: | UL, CQC, TUV |
| Ρεύμα που εκτιμάται: | 15α | Αδιάβροχο βαθμό: | IP67 |
| Δείγματα: | δωρεάν | Χρόνος παράδοσης: | 3-5 ημέρες |
| τάση που εκτιμάται: | 600V | ||
Περιγραφή προϊόντων
Εξατομικευμένο αδιάβροχο βύσμα IP67, θηλυκό ηλεκτρικό αυτοασφαλιζόμενο αδιάβροχο βύσμα M23 για τοποθέτηση σε πάνελ
Ο αυτοασφαλιζόμενος τετράγωνος θηλυκός αδιάβροχος σύνδεσμος M23 για τοποθέτηση σε πάνελ σε αρσενικό είναι ένας σύνδεσμος υψηλής αξιοπιστίας σχεδιασμένος ειδικά για εφαρμογές εξωτερικής παροχής ρεύματος και βιομηχανικού ελέγχου. Διαθέτει ένα τετράγωνο σύστημα τοποθέτησης σε πάνελ με μηχανισμό αυτοασφάλισης snap-on, εξασφαλίζοντας γρήγορη σύνδεση και ασφαλή σύνδεση, αποτρέποντας τη χαλάρωση ή την αφαίρεση λόγω κραδασμών ή καταπόνησης. Το περίβλημα είναι κατασκευασμένο από νάιλον PA66 υψηλής αντοχής ή κράμα μετάλλου, με σφράγιση σιλικόνης υψηλής ελαστικότητας, επιτυγχάνοντας βαθμό IP67 και αποτρέποντας αποτελεσματικά την είσοδο σκόνης και νερού, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία.
Αυτός ο σύνδεσμος χρησιμοποιείται συνήθως σε εφαρμογές όπως φωτισμός LED, παροχές ρεύματος για φώτα δρόμου, αυτοματοποιημένα μηχανήματα, εξοπλισμός νέας ενέργειας και συστήματα επικοινωνιών και παρακολούθησης. Πληροί τόσο τις απαιτήσεις μετάδοσης ισχύος όσο και σήματος και είναι κατάλληλο για μακροχρόνια χρήση σε σκληρά εξωτερικά περιβάλλοντα.
Τεχνικές παράμετροι:
| Τύπος συνδέσμου | Συνδετήρες M23 Push Lock |
| Βαθμός αδιαβροχοποίησης | IP67 |
| Υλικό | PA66 |
| Ονομαστική ένταση ρεύματος | 15A |
| Ονομαστική τάση | 600V |
| Δείγματα | Δωρεάν |
| Χρόνος παράδοσης | 3-5 ημέρες |
| Κύρια σημεία | Ηλεκτρικός αδιάβροχος σύνδεσμος IP67, αδιάβροχο βύσμα Push Lock |
Κύρια σημεία προϊόντος:
- Γρήγορος σχεδιασμός αυτοασφάλισης για εύκολη λειτουργία και αποτελεσματική σύνδεση και αποσύνδεση
- Βαθμός αδιαβροχοποίησης και προστασίας από τη σκόνη IP67, κατάλληλο για σκληρά εξωτερικά περιβάλλοντα
- Τετράγωνη τοποθέτηση σε πάνελ για σταθερότητα και αξιοπιστία και υψηλή συμβατότητα
- Επιλογές πολλαπλών πυρήνων (2–12 πυρήνες) υποστηρίζουν μικτές συνδέσεις ισχύος και σήματος
- Ισχυρή αντοχή στις καιρικές συνθήκες, αντοχή στην υπεριώδη ακτινοβολία, αντοχή σε υψηλές και χαμηλές θερμοκρασίες και αντοχή στη διάβρωση
- Τερματικά από κράμα χαλκού υψηλής ποιότητας για χαμηλή αντίσταση επαφής και εξαιρετική αγωγιμότητα
Ηλεκτρική απόδοση
| Αντίσταση επαφής | Δοκιμή pin-by-pin με μετρητή milliohm | ≤ 10 mΩ |
| Αντίσταση μόνωσης | 100V DC, pin-to-pin / pin-to-shell | ≥ 100 MΩ |
| Δοκιμή Hi-pot | 500V AC / 60s | Χωρίς βλάβη, χωρίς αναλαμπές |
| Ονομαστικό ρεύμα | Σύμφωνα με τον αριθμό των πυρήνων και τις προδιαγραφές του αγωγού | 10A–20A σταθερή διέλευση |
| Ονομαστική τάση | Δοκιμή ανά διαμόρφωση | 250V–400V |
| Αδιάβροχη απόδοση | Σύνδεση κλειδώματος, βάθος νερού 1 m / 30 λεπτά | Χωρίς διαρροή νερού, η ηλεκτρική απόδοση είναι φυσιολογική |
| Διάρκεια ζωής σύνδεσης και αποσύνδεσης | Επαναδοκιμή μετά από 200 κύκλους | Η ηλεκτρική απόδοση παραμένει κατάλληλη |
| Δύναμη έλξης/δύναμη σύσφιξης | Αντοχή εφελκυσμού εξόδου καλωδίου ≥ 50 N (φ≈8 mm αναφορά καλωδίου | Χωρίς χαλάρωση, καλή στεγανοποίηση |
Εξυπηρέτηση μετά την πώληση
- Εγγύηση: Τα προϊόντα συνοδεύονται από εγγύηση 12 μηνών από την ημερομηνία κατασκευής. Τυχόν ελαττώματα ποιότητας υπό κανονική χρήση θα αντικατασταθούν ή θα επισκευαστούν δωρεάν.
- Τεχνική υποστήριξη: Παρέχουμε καθοδήγηση εγκατάστασης και συστάσεις επιλογής για να διασφαλίσουμε την ασφαλή και αξιόπιστη χρήση στα έργα των πελατών μας.
- Προσαρμογή: Υποστηρίζουμε λύσεις OEM/ODM, προσφέροντας επιλογές προσαρμογής για τον αριθμό των καλωδίων, την ονομαστική ένταση ρεύματος, το χρώμα του περιβλήματος, το μήκος του καλωδίου και πολλά άλλα.
- Γρήγορη απόκριση: Απαντάμε σε θέματα μετά την πώληση εντός 24 ωρών για να διασφαλίσουμε την πρόοδο του έργου.
- Υποστήριξη δειγμάτων: Παρέχουμε δοκιμές δειγμάτων για να βοηθήσουμε τους πελάτες να επαληθεύσουν την απόδοση του προϊόντος.
Πιστοποιητικά:
Συχνές ερωτήσεις:
1. Ποιος είναι ο βαθμός προστασίας του αδιάβροχου συνδέσμου M23;
Με βαθμό προστασίας έως IP67/IP68, είναι αποτελεσματικά ανθεκτικό στη σκόνη και αδιάβροχο, κατάλληλο για σκληρά περιβάλλοντα όπως βροχή, υγρασία και μακροχρόνια εξωτερική χρήση.
2. Ποιες είναι οι γενικές ηλεκτρικές παράμετροι του αδιάβροχου συνδέσμου M23;
Ονομαστική τάση: 250V έως 600V (ανάλογα με τον αριθμό των ακίδων)
Ονομαστικό ρεύμα: 10A έως 30A
Αντίσταση επαφής: ≤5mΩ
Αντίσταση μόνωσης: ≥1000MΩ
3. Ποιοι αριθμοί ακίδων υποστηρίζονται;
Η σειρά M23 προσφέρει μια ποικιλία προδιαγραφών, που κυμαίνονται από 2 έως 19 ακίδες, για την κάλυψη ποικίλων αναγκών για μετάδοση ισχύος, μετάδοση σήματος και μικτές διεπαφές.
4. Ποιες εφαρμογές είναι κατάλληλες για αυτό;
Χρησιμοποιείται ευρέως σε εξοπλισμό αυτοματισμού, σερβοκινητήρες, αισθητήρες, εξωτερικό φωτισμό LED, ηλεκτρικά ντουλάπια ελέγχου, εξοπλισμό νέας ενέργειας και άλλους τομείς.
